Glasdrehtür Essen

DORMAKABA Office/Studio · Komplettset

Ab 339,00 €

Inkl. gesetzlicher MwSt. · Versand und Lieferung

Lieferzeit: ca. 3–8 Arbeitstage · bis Bordsteinkante

  • Glas mit Dekor „Essen“.
  • Glastürblatt und gewähltes Beschlagset.
  • DIN-Richtung und Beschlag passend zu Ihrer Zarge wählen.

Glasdrehtür und Zarge prüfen

Glastür Komplettset | Design Essen | Innentür

DIN-Richtung: Blick auf die sichtbaren Bänder
DIN-Richtung: Blick auf die sichtbaren Bänder
  1. Messen Sie die vorhandene Zarge und das Türblatt getrennt. Notieren Sie Zargenfalzbreite und Zargenfalzhöhe.
  2. Vergleichen Sie die Bandpositionen, Bandaufnahme und Schlossaufnahme mit dem zugeordneten Produktblatt. Office/Studio bezeichnet die Kombination der Beschlagaufnahmen.
  3. Bestimmen Sie die Öffnungsrichtung von der Bandseite: sichtbare Bänder links = DIN links; rechts = DIN rechts. Prüfen Sie den freien Schwenkbereich.

Die produktbezogenen technischen Angaben finden Sie im Kapitel „Maße“.

DIN-Richtung: technische Erläuterung

Technische Frage zu dieser Einbausituation

1. Maße und Öffnungsrichtung

Welche Angaben brauche ich zu meiner Zarge?

Prüfen Sie die Falzmaße, die Lage und den Abstand der Bandaufnahmen sowie die Position des Schließblechs. Die neue Glastür und ihre Beschläge müssen dazu passen. Die Maße des alten Türblatts sind allein kein vollständiger Nachweis. Nutzen Sie die zugeordnete Zeichnung oder senden Sie die vorhandenen Maße mit Ihrer Produktanfrage.

Welche Angaben brauche ich zu meiner Zarge?

Prüfen Sie die Falzmaße, die Lage und den Abstand der Bandaufnahmen sowie die Position des Schließblechs. Die neue Glastür und ihre Beschläge müssen dazu passen. Die Maße des alten Türblatts sind allein kein vollständiger Nachweis. Nutzen Sie die zugeordnete Zeichnung oder senden Sie die vorhandenen Maße mit Ihrer Produktanfrage.

Welche Angaben brauche ich zu meiner Zarge?

Prüfen Sie die Falzmaße, die Lage und den Abstand der Bandaufnahmen sowie die Position des Schließblechs. Die neue Glastür und ihre Beschläge müssen dazu passen. Die Maße des alten Türblatts sind allein kein vollständiger Nachweis. Nutzen Sie die zugeordnete Zeichnung oder senden Sie die vorhandenen Maße mit Ihrer Produktanfrage.

Welche Angaben brauche ich zu meiner Zarge?

Prüfen Sie die Falzmaße, die Lage und den Abstand der Bandaufnahmen sowie die Position des Schließblechs. Die neue Glastür und ihre Beschläge müssen dazu passen. Die Maße des alten Türblatts sind allein kein vollständiger Nachweis. Nutzen Sie die zugeordnete Zeichnung oder senden Sie die vorhandenen Maße mit Ihrer Produktanfrage.

DIN links oder DIN rechts erkennen

Betrachten Sie die geschlossene Drehtür von der Seite, auf der ihre Bänder sichtbar sind. Liegen die Bänder links, wählen Sie DIN links; liegen sie rechts, DIN rechts. Die Zeichnung zeigt dieselbe Betrachtungsseite. Diese Bezeichnung ist keine Beschreibung des seitlichen Laufwegs einer Schiebetür.

Blick auf die sichtbaren Bänder: links = DIN links, rechts = DIN rechts.
Blick auf die sichtbaren Bänder: links = DIN links, rechts = DIN rechts.
Von der Bandseite gesehen: sichtbare Bänder links = DIN links; rechts = DIN rechts.
Blick auf die sichtbaren Bänder. Prüfen Sie zusätzlich die passende Zargen-, Band- und Schlossaufnahme.

2. Glas und Beschlag

Was unterscheidet Floatglas und Weißglas?

Die Materialwahl beeinflusst den Farbton des Glases. Herkömmliches Floatglas kann vor allem an der Kante grünlich wirken; eisenarmes Weißglas reduziert diese Eigenfärbung. Weißglas bedeutet nicht weiß lackiert oder undurchsichtig. Ob Ihre Tür klar, satiniert oder mit Dekor gestaltet ist, bleibt eine davon getrennte Entscheidung.

Glasdesign
Klar, satiniert oder das gewählte Dekor: So ist die Fläche gestaltet.
Glasmaterial
Floatglas oder Weißglas: Das beeinflusst den materialtypischen Farbton.

Beschlagfarbe und Glasdesign unterscheiden

Die Beschlagfarbe bezeichnet die sichtbare Oberfläche von Bändern und Schlossbeschlag. Sie verändert nicht das Glasdesign. Die konkrete Bezeichnung und ein möglicher Zuschlag stehen an Ihrer Auswahl. Gleichen Sie die gewählte Griffausführung damit ab.

Beschlagfarbe und Glasdesign unterscheiden

Die Beschlagfarbe bezeichnet die sichtbare Oberfläche von Bändern und Schlossbeschlag. Sie verändert nicht das Glasdesign. Die konkrete Bezeichnung und ein möglicher Zuschlag stehen an Ihrer Auswahl. Gleichen Sie die gewählte Griffausführung damit ab.

3. Griff und Abschluss

Soll die Tür nur schließen oder auch verriegeln?

Die angebotene Schlossausführung bestimmt, wie Sie Ihre Tür bedienen und verriegeln.

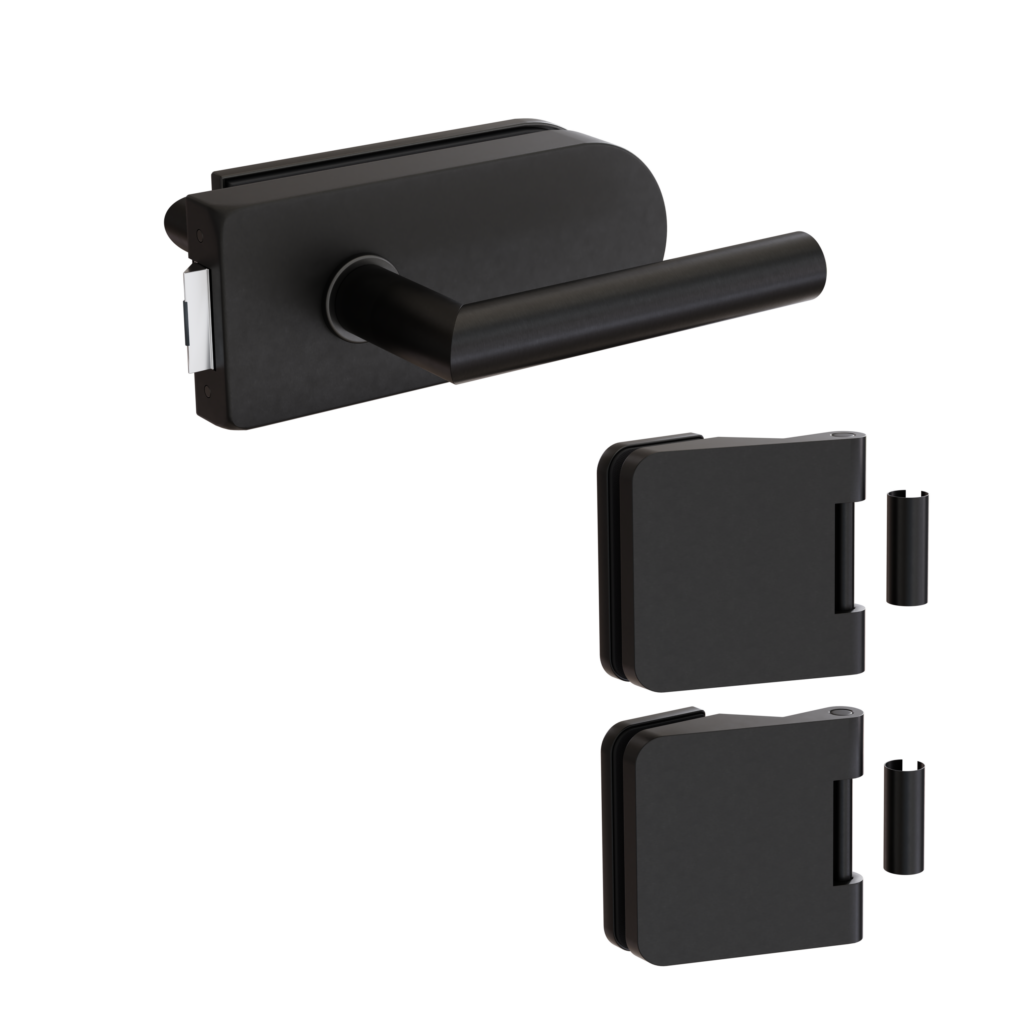

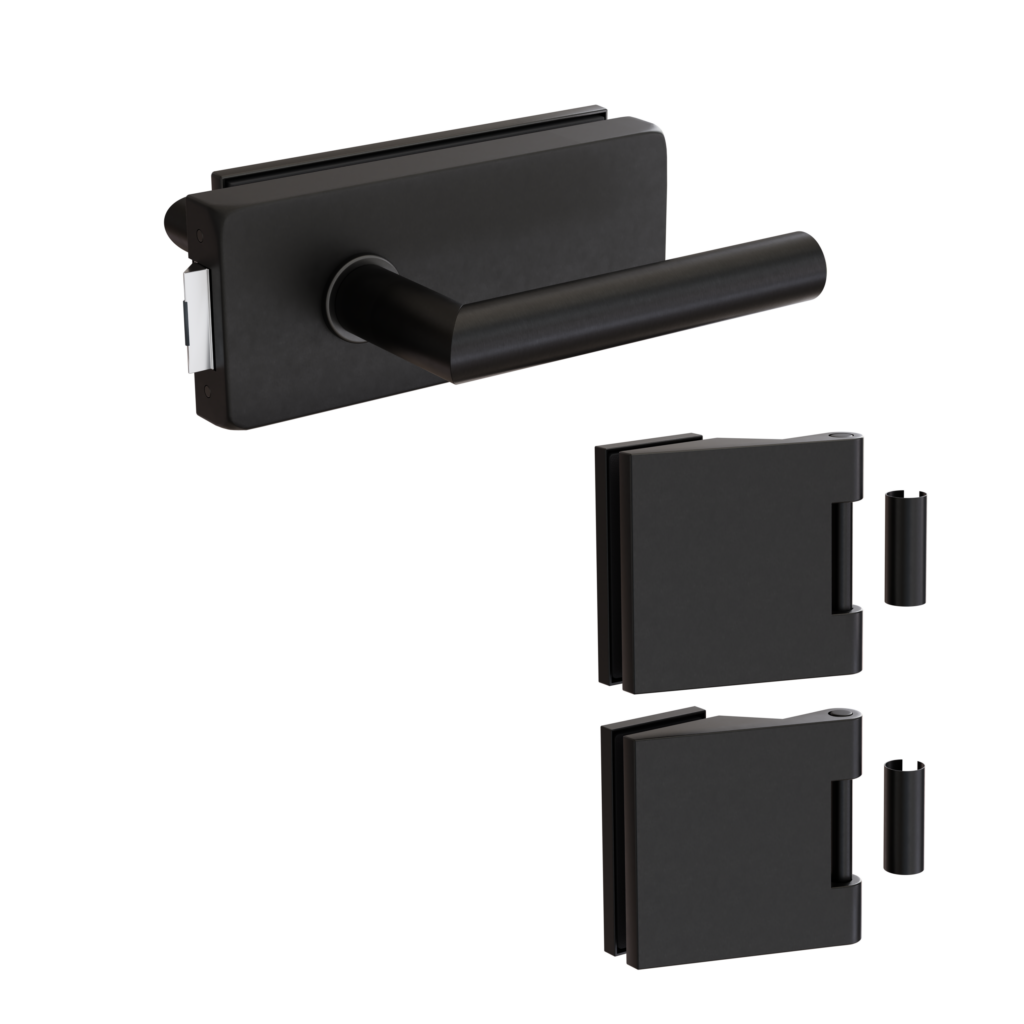

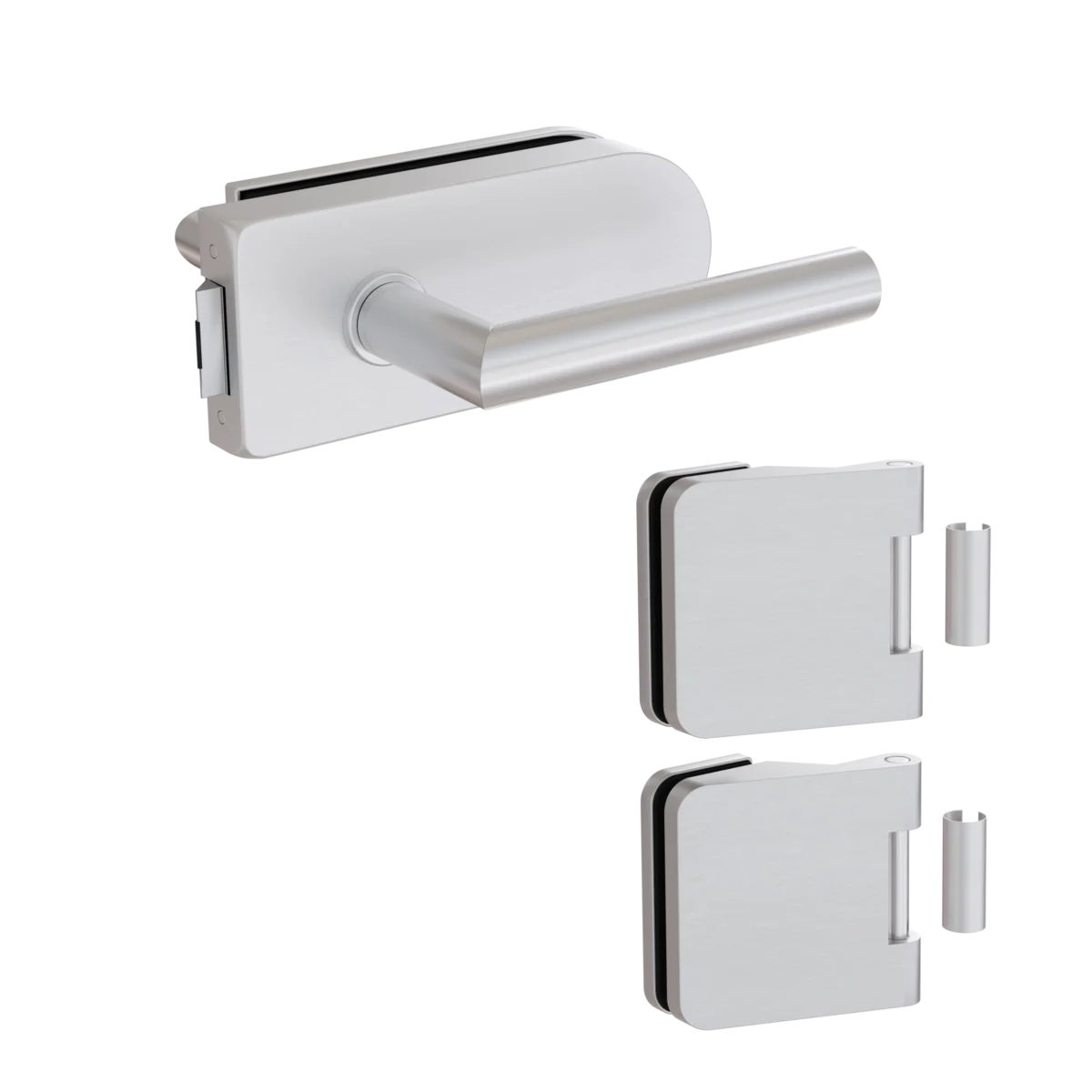

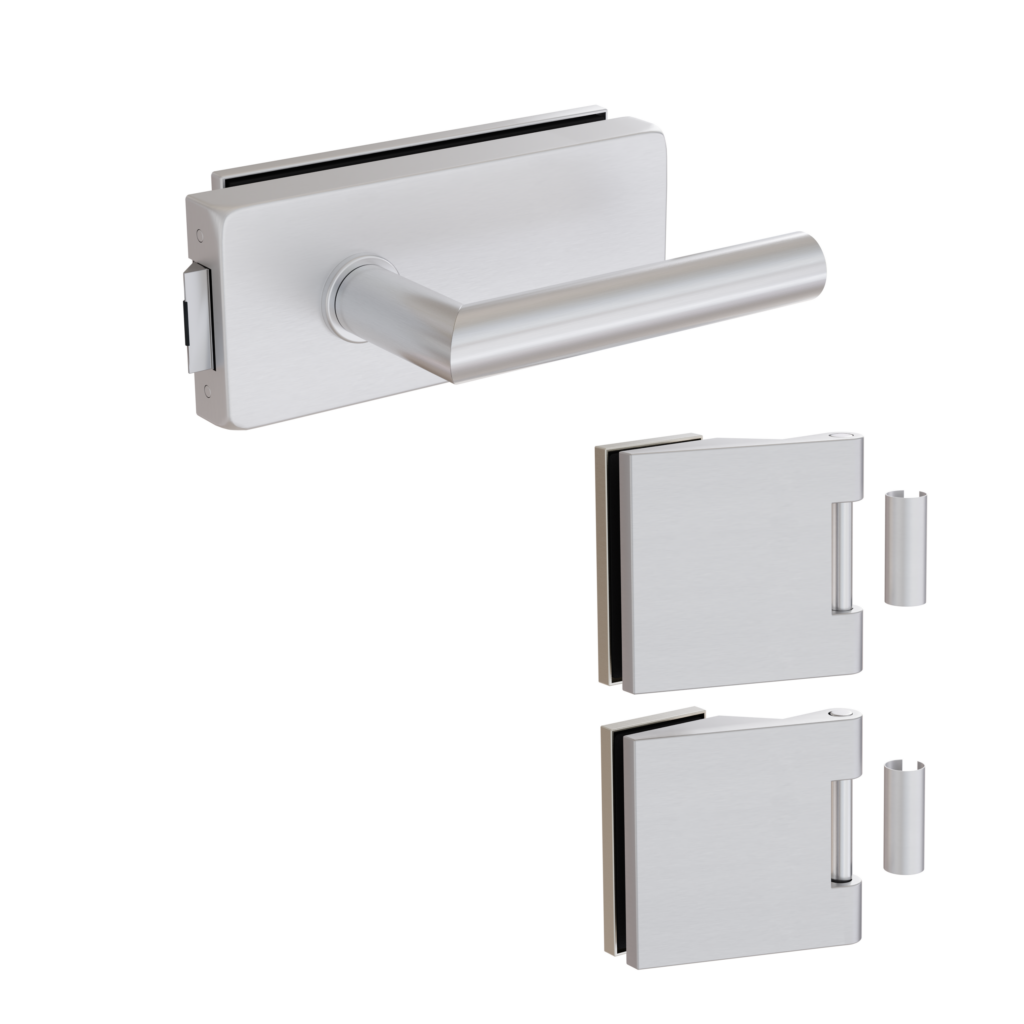

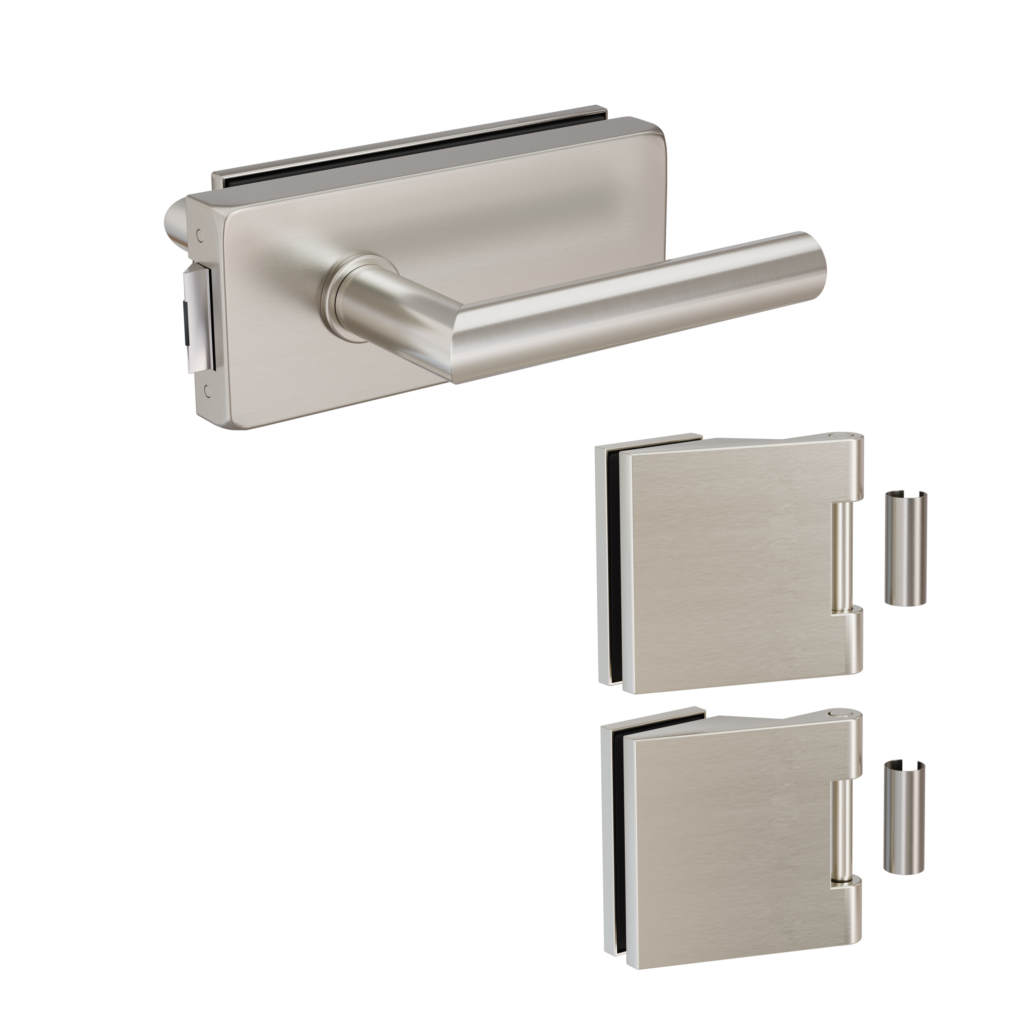

Unverschließbar
Der Drücker öffnet die Tür; diese Ausführung lässt sich nicht abschließen.

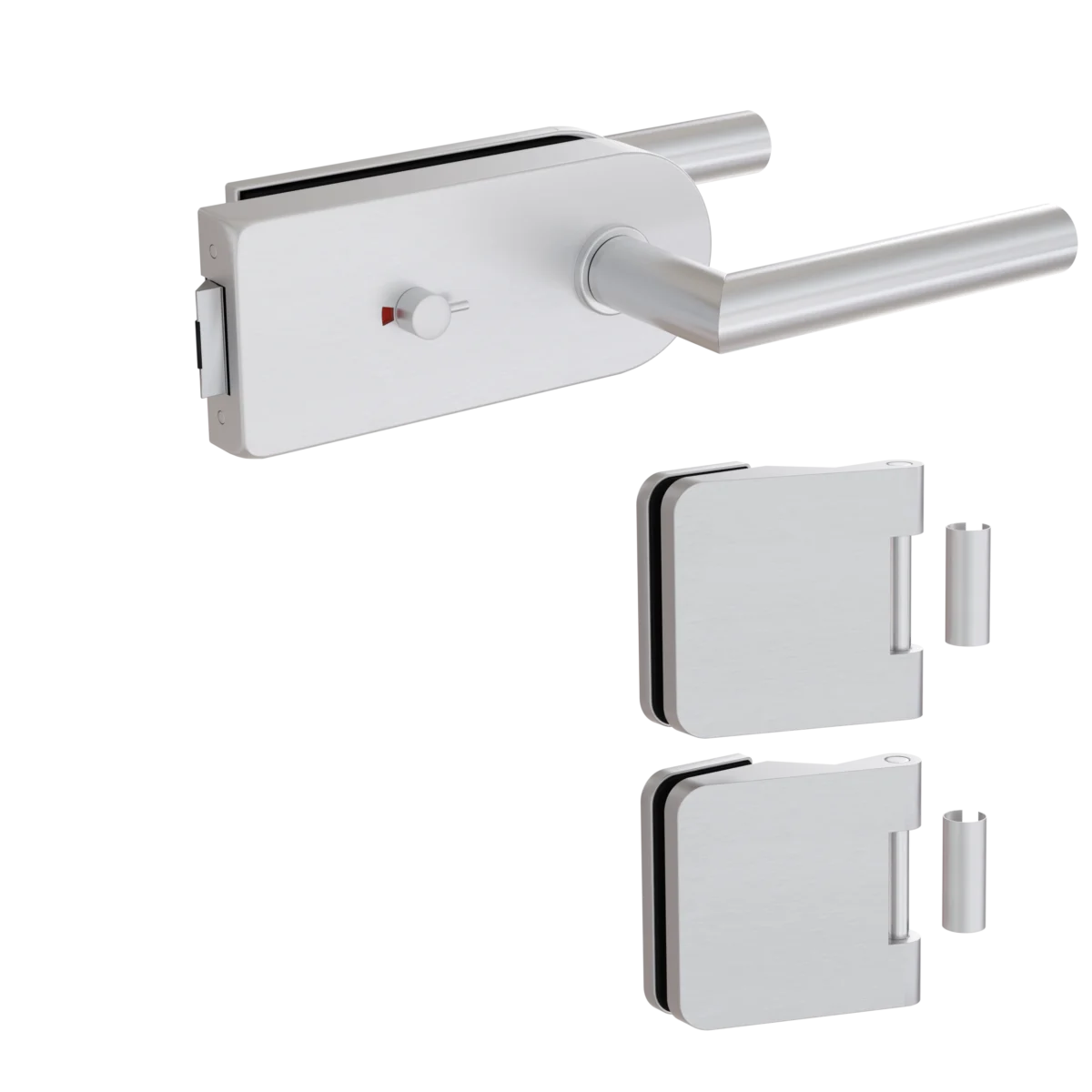

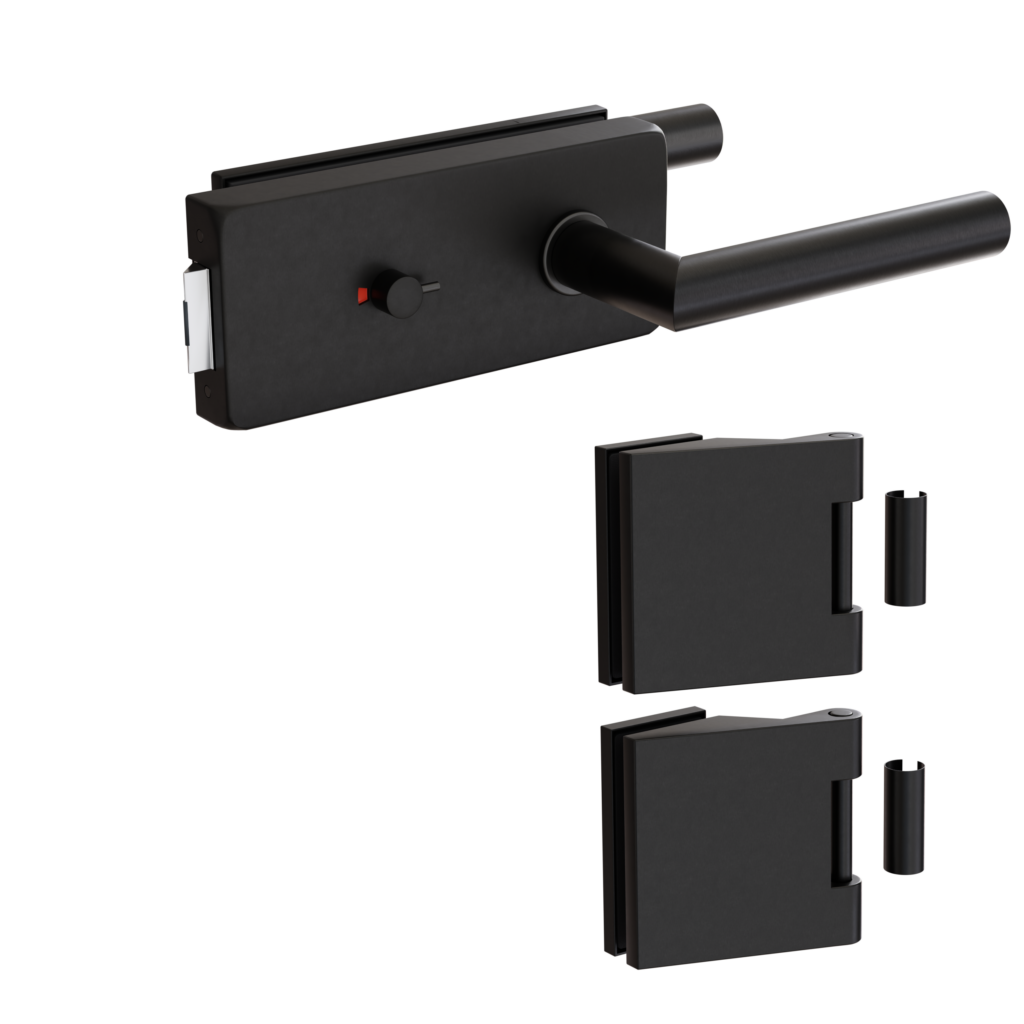

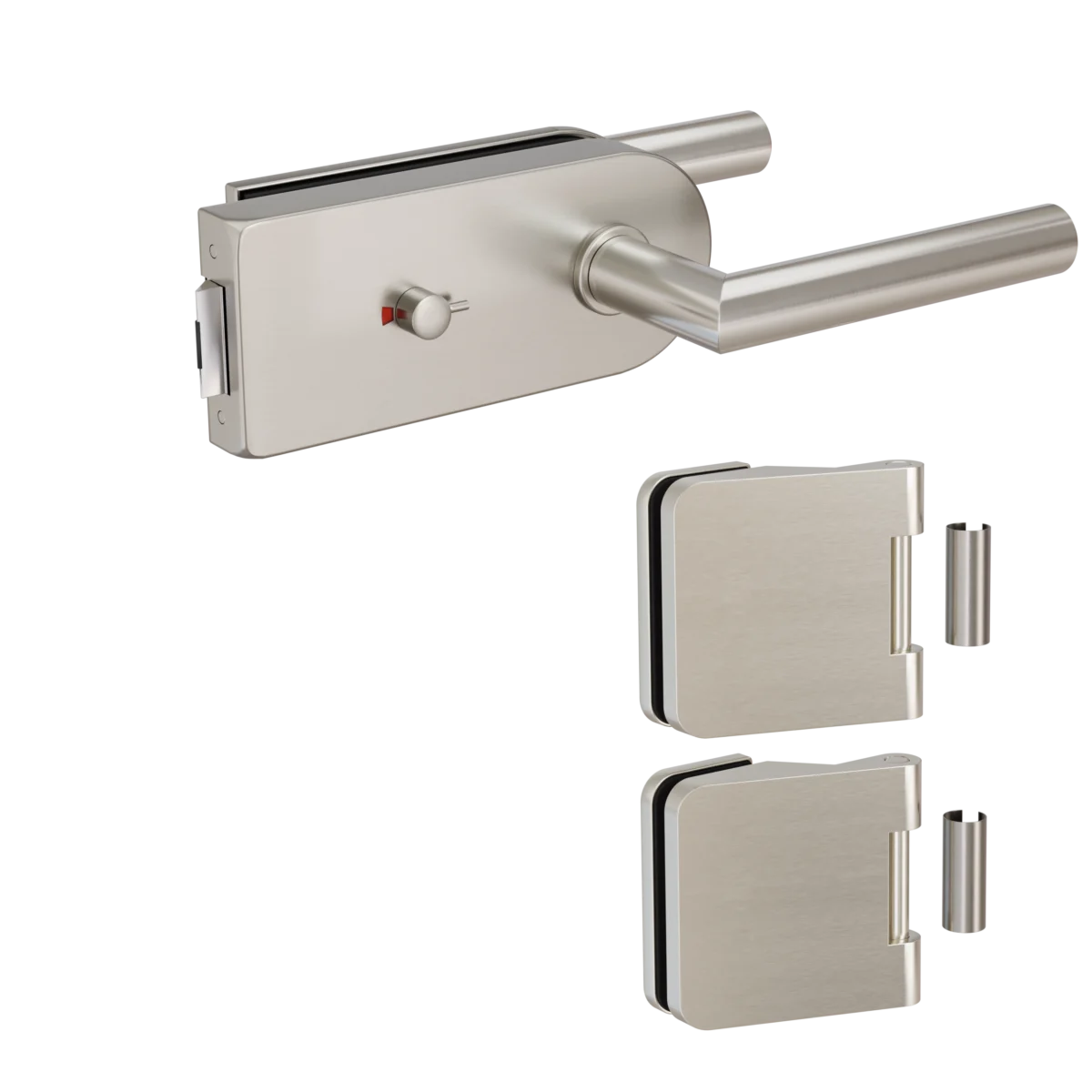

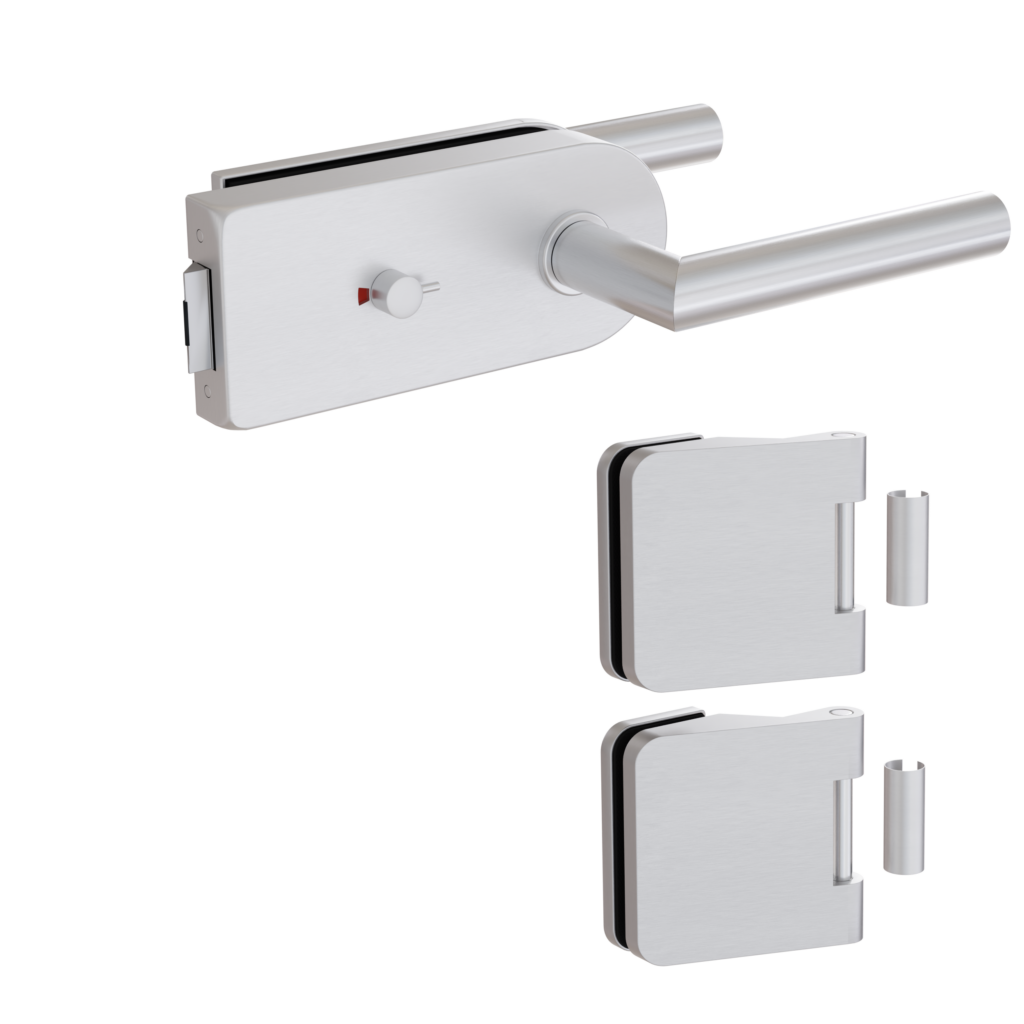

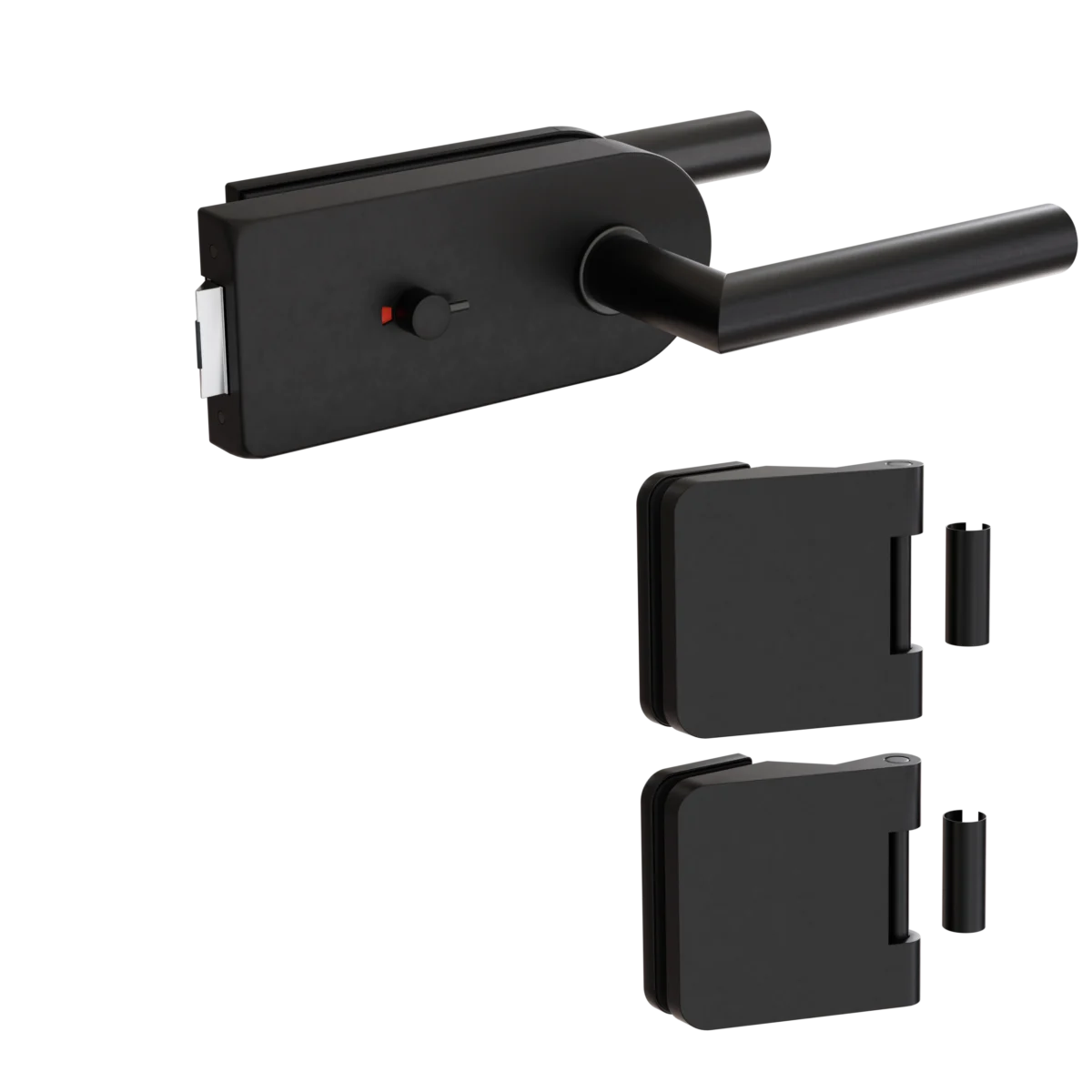

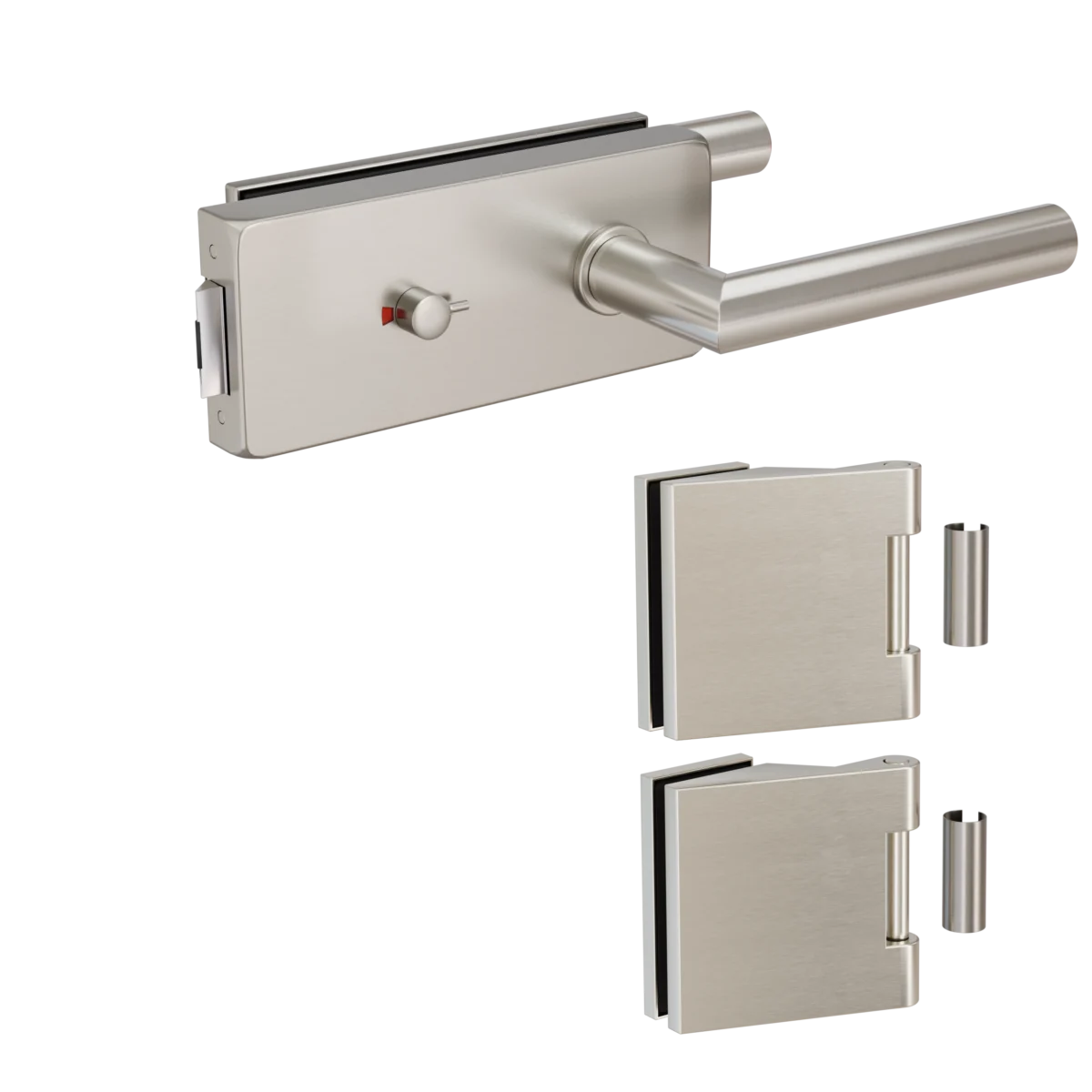

WC-Ausführung
Zum Verriegeln von innen. Prüfen Sie die gezeigte Ausführung und die dazugehörigen Gegenstücke.

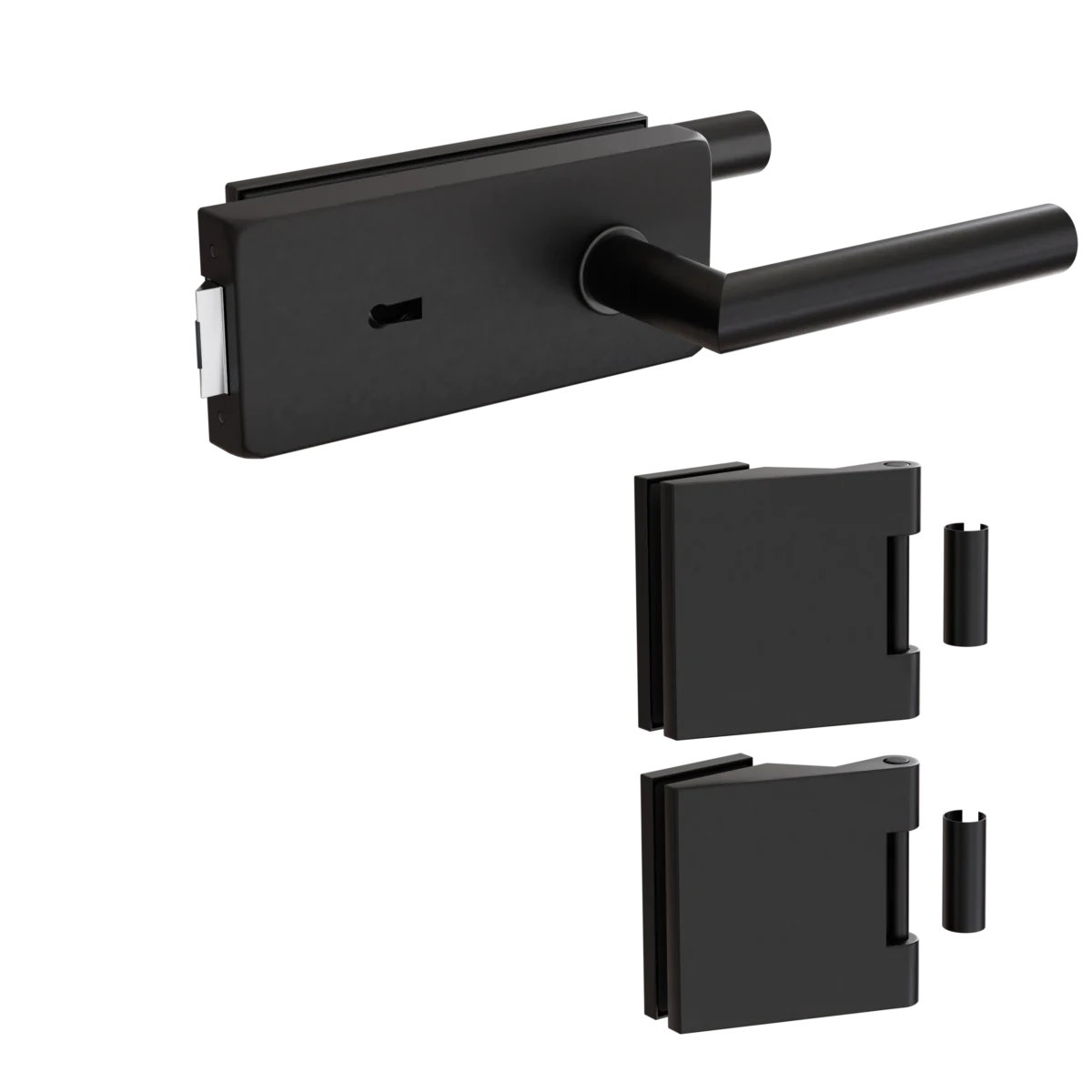

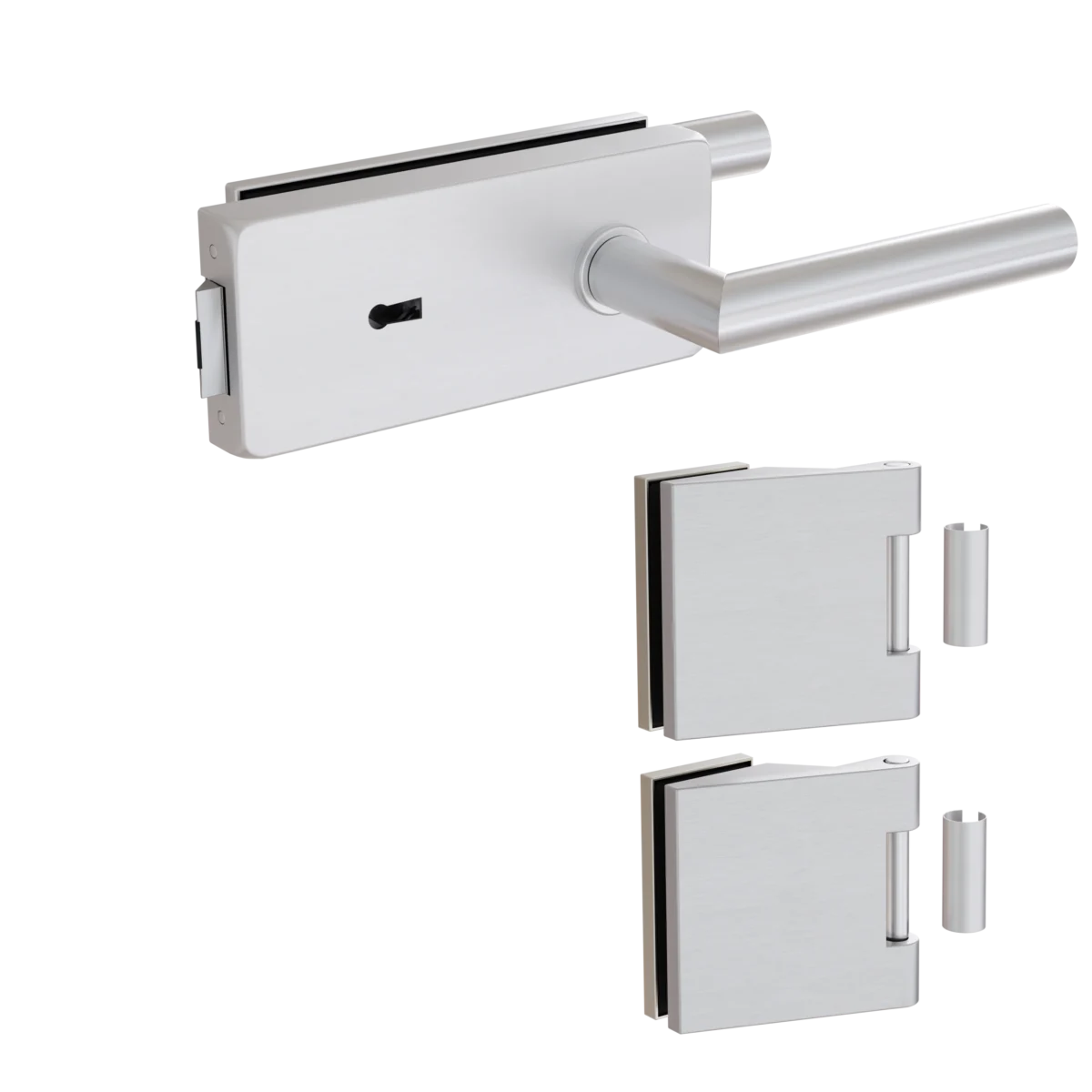

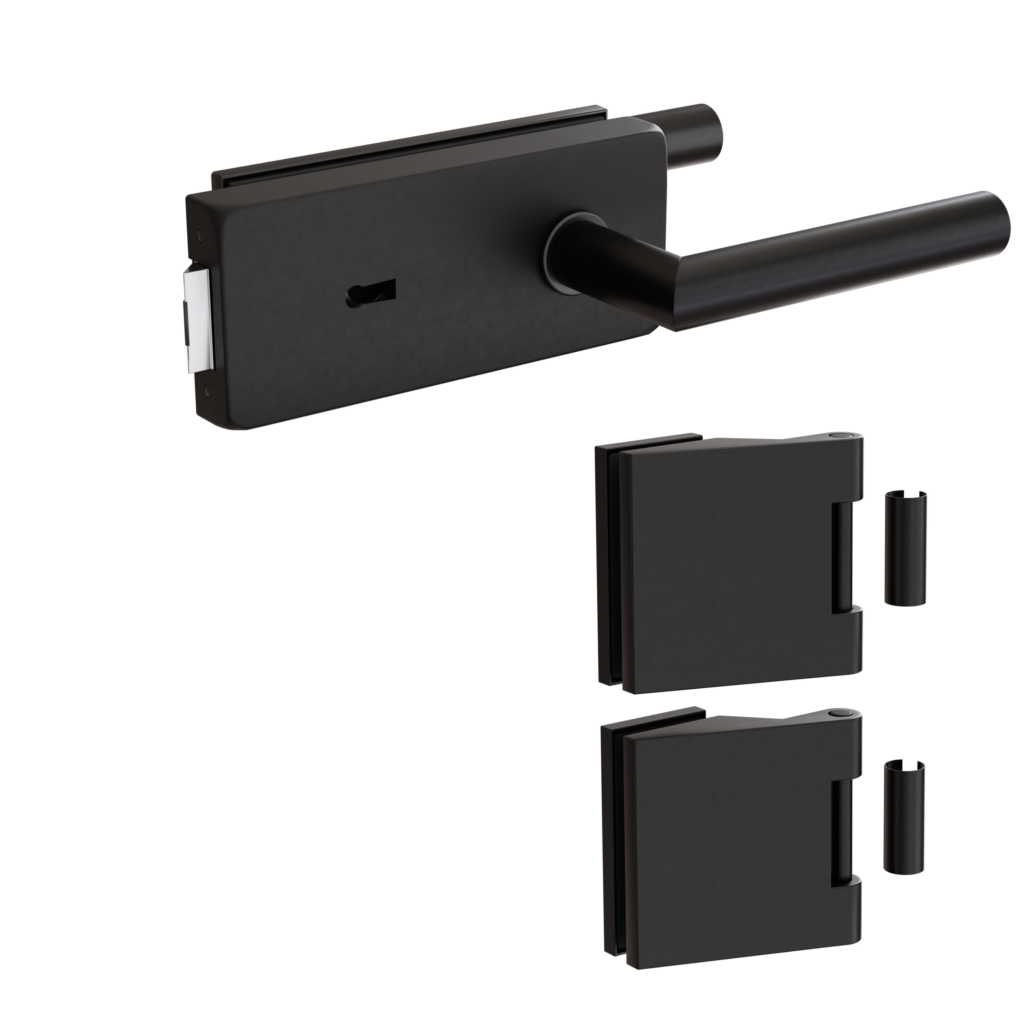

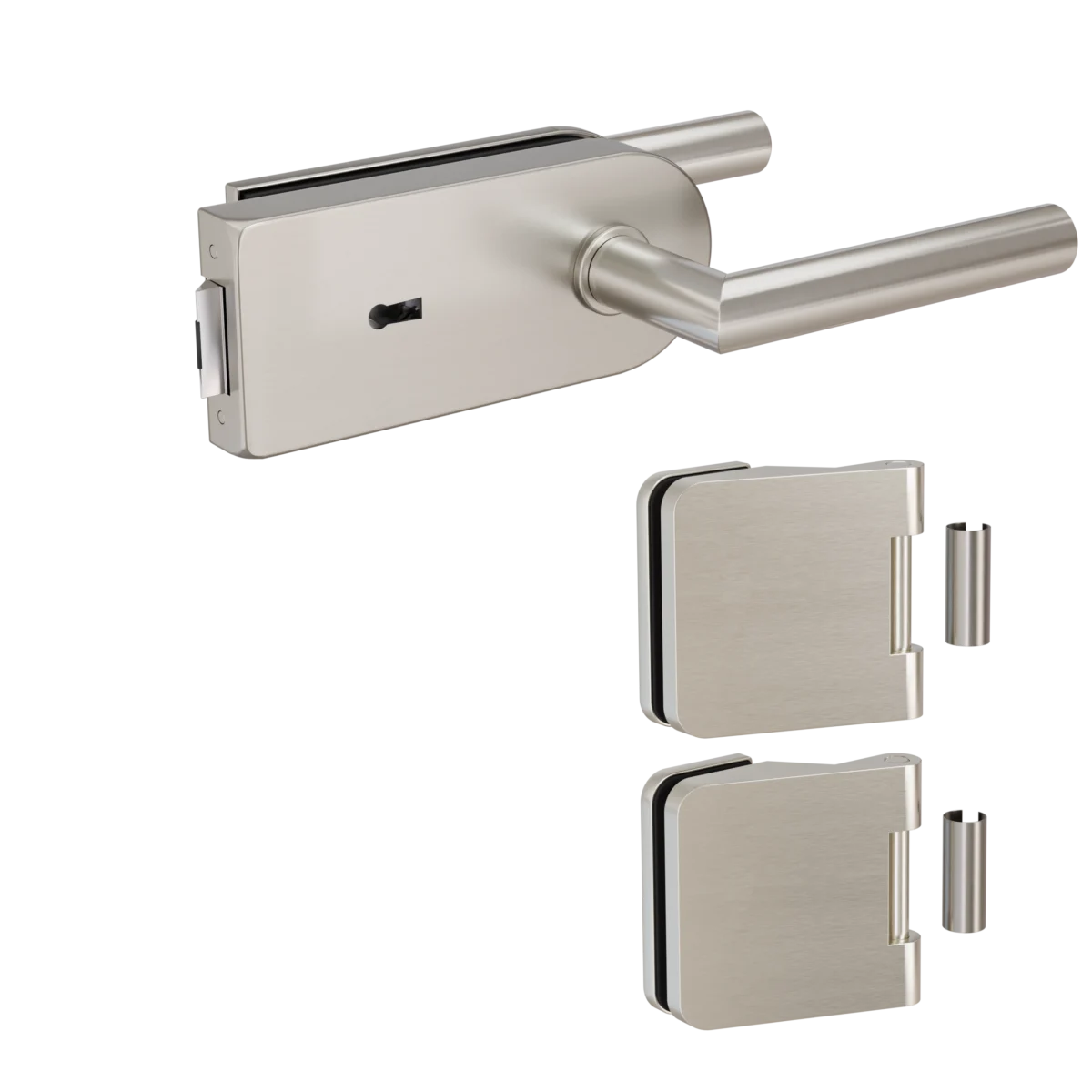

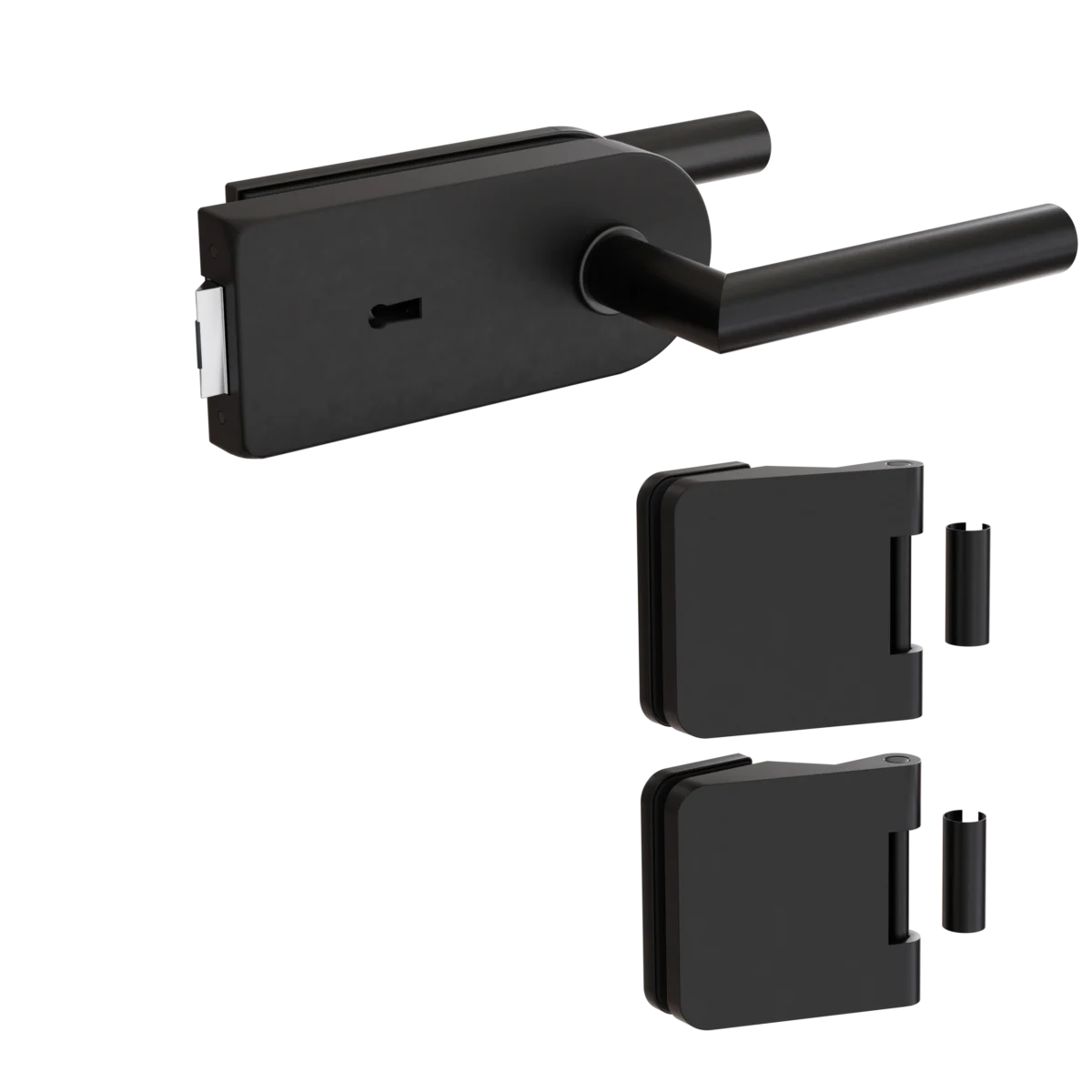

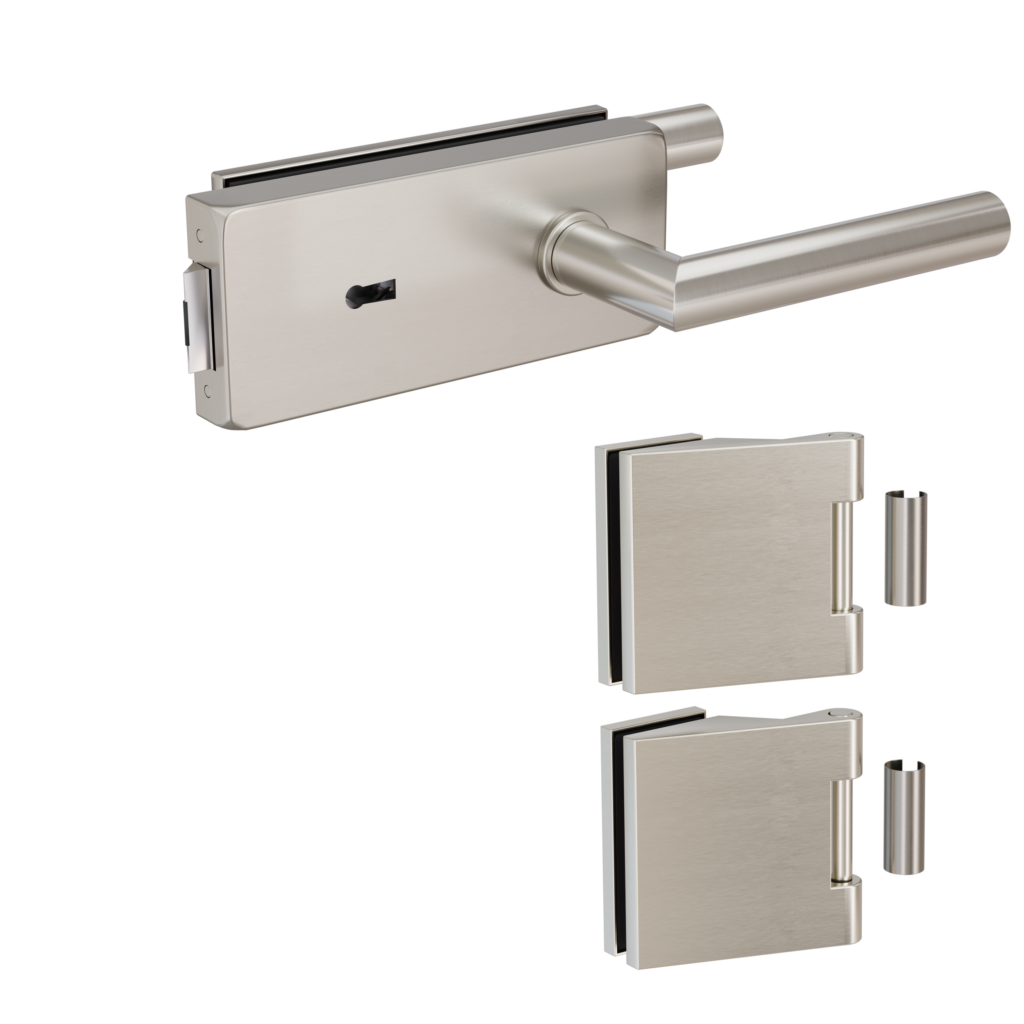

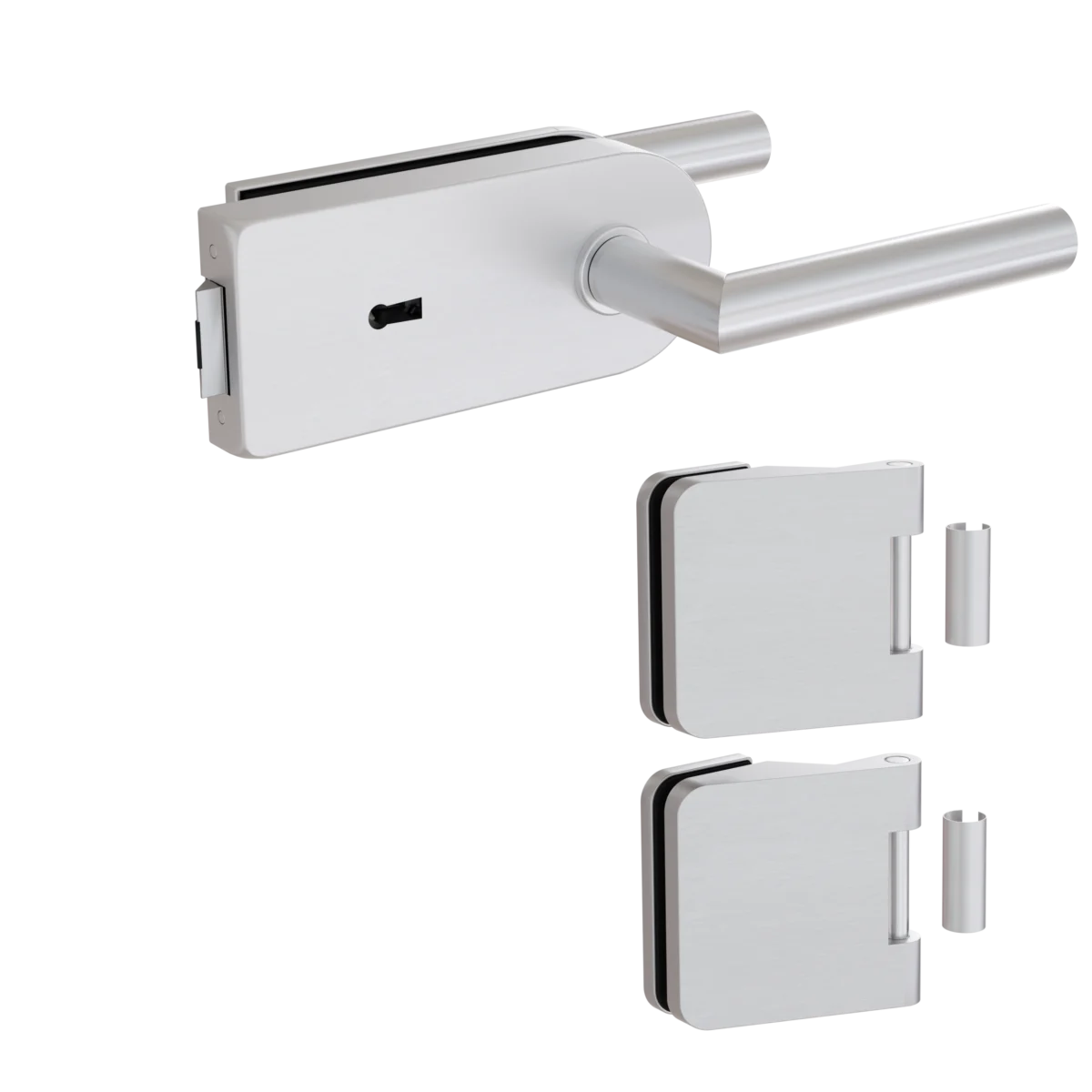

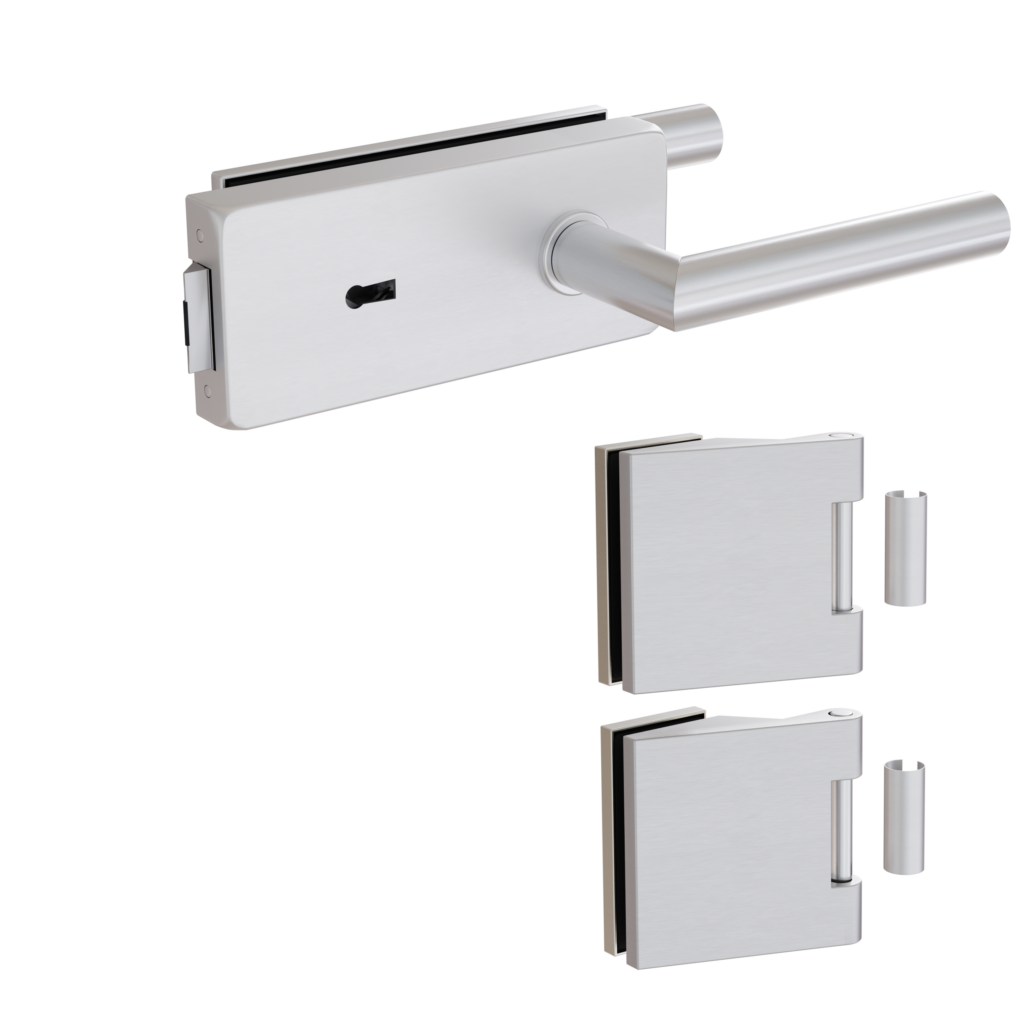

Buntbart-Ausführung
Diese Ausführung wird mit einem passenden Buntbartschlüssel abgeschlossen. Sie ist von der Ausführung für einen Profilzylinder zu unterscheiden.

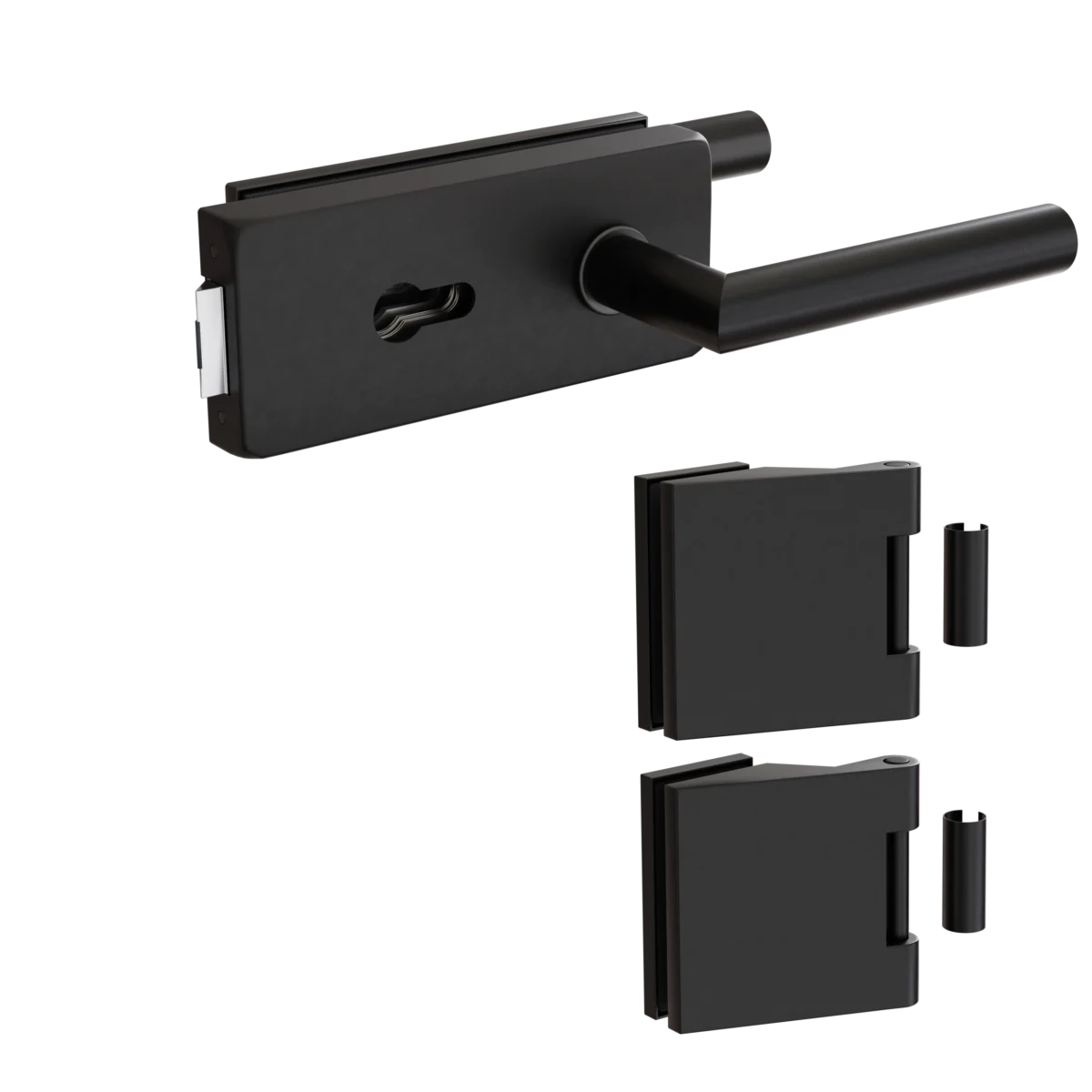

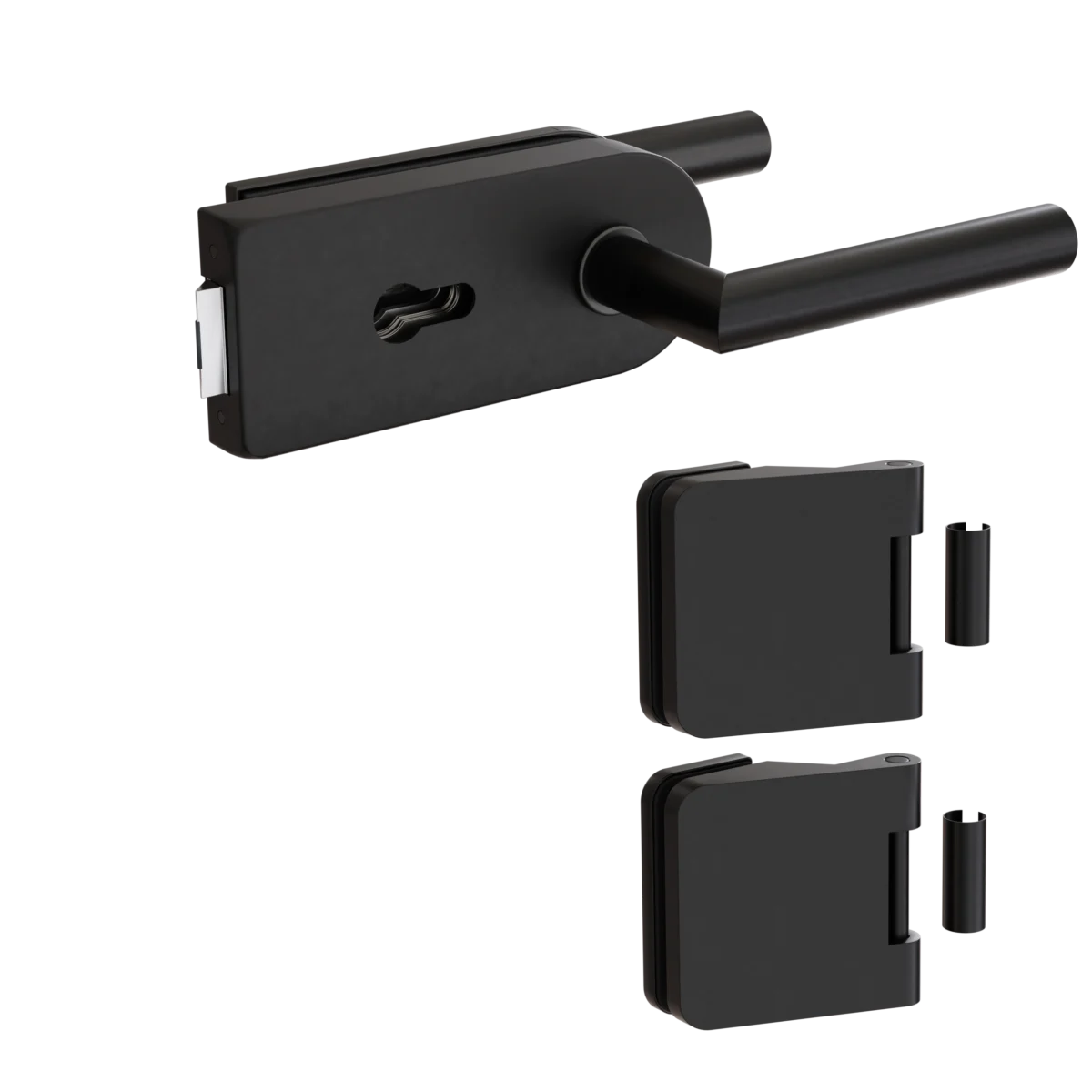

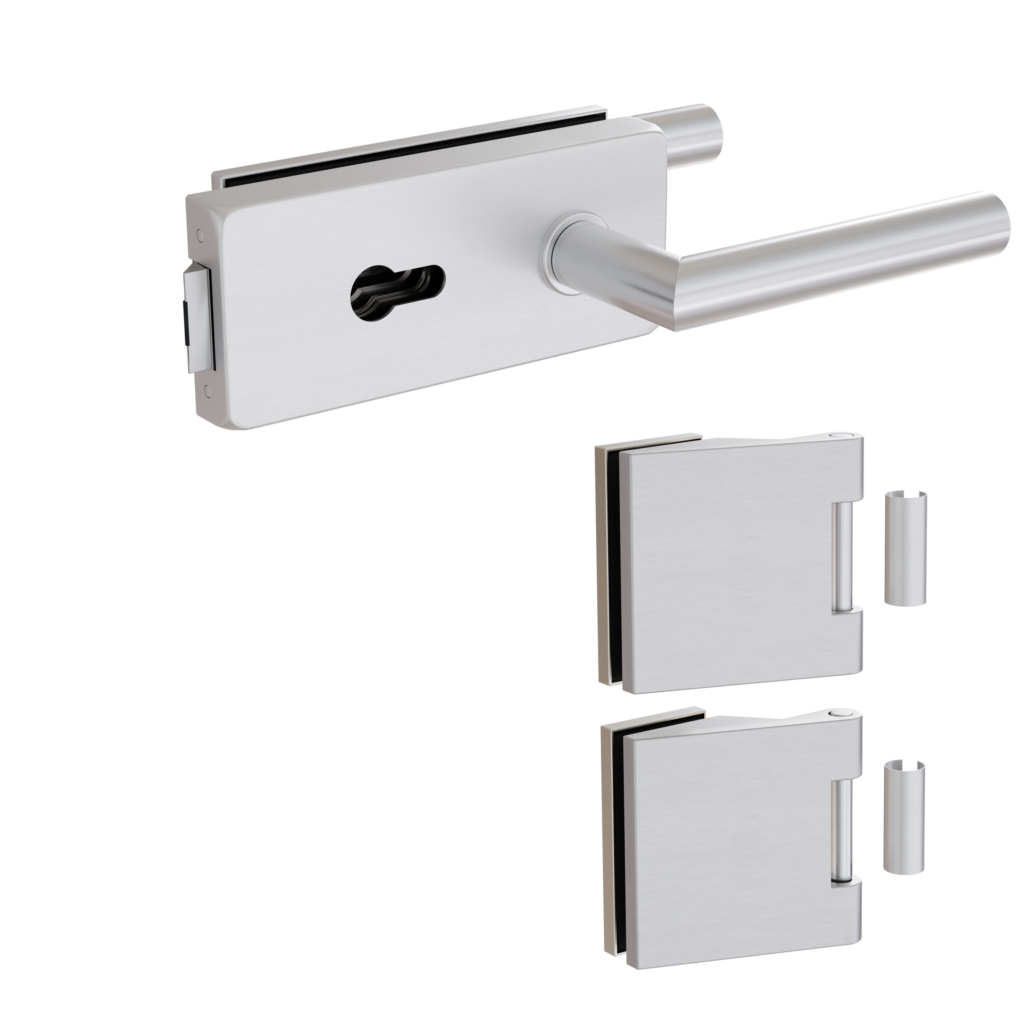

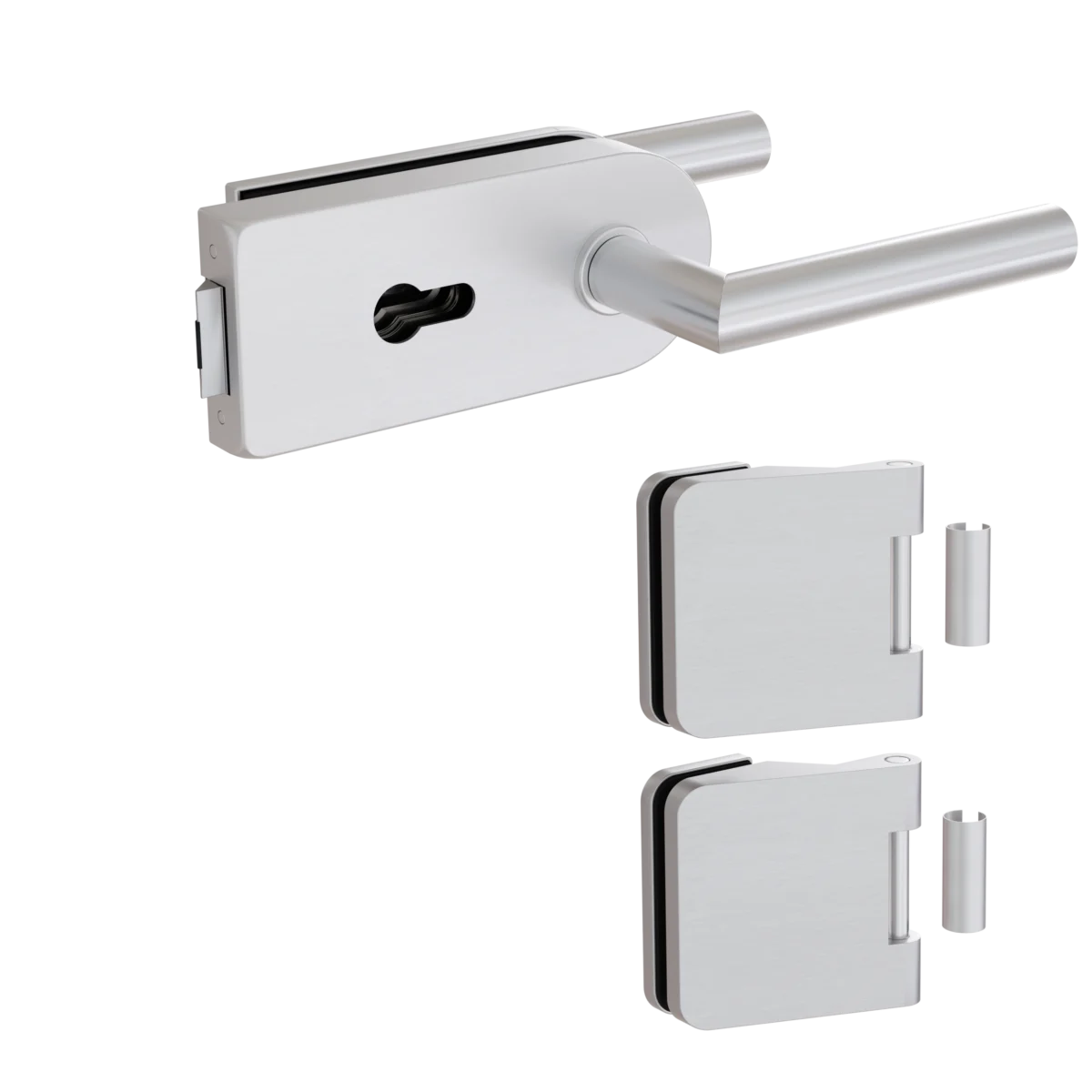

Profilzylinder-Ausführung
Für eine Verriegelung mit passendem Profilzylinder. Ob der Zylinder enthalten ist, entnehmen Sie dem Lieferumfang.

Wählen Sie die im Konfigurator angebotene Kombination. Die technische Zeichnung zeigt die benötigten Anschlüsse an Türblatt und Zarge.

Soll die Tür nur schließen oder auch verriegeln?

Die angebotene Schlossausführung bestimmt, wie Sie Ihre Tür bedienen und verriegeln.

Unverschließbar
Der Drücker öffnet die Tür; diese Ausführung lässt sich nicht abschließen.
WC-Ausführung
Zum Verriegeln von innen. Prüfen Sie die gezeigte Ausführung und die dazugehörigen Gegenstücke.
Buntbart-Ausführung
Diese Ausführung wird mit einem passenden Buntbartschlüssel abgeschlossen. Sie ist von der Ausführung für einen Profilzylinder zu unterscheiden.
Profilzylinder-Ausführung
Für eine Verriegelung mit passendem Profilzylinder. Ob der Zylinder enthalten ist, entnehmen Sie dem Lieferumfang.

Wählen Sie die im Konfigurator angebotene Kombination. Die technische Zeichnung zeigt die benötigten Anschlüsse an Türblatt und Zarge.

Soll die Tür nur schließen oder auch verriegeln?

Die angebotene Schlossausführung bestimmt, wie Sie Ihre Tür bedienen und verriegeln.

Unverschließbar
Der Drücker öffnet die Tür; diese Ausführung lässt sich nicht abschließen.
WC-Ausführung
Zum Verriegeln von innen. Prüfen Sie die gezeigte Ausführung und die dazugehörigen Gegenstücke.
Buntbart-Ausführung
Diese Ausführung wird mit einem passenden Buntbartschlüssel abgeschlossen. Sie ist von der Ausführung für einen Profilzylinder zu unterscheiden.
Profilzylinder-Ausführung
Für eine Verriegelung mit passendem Profilzylinder. Ob der Zylinder enthalten ist, entnehmen Sie dem Lieferumfang.

Wählen Sie die im Konfigurator angebotene Kombination. Die technische Zeichnung zeigt die benötigten Anschlüsse an Türblatt und Zarge.

Soll die Tür nur schließen oder auch verriegeln?

Die angebotene Schlossausführung bestimmt, wie Sie Ihre Tür bedienen und verriegeln.

Unverschließbar
Der Drücker öffnet die Tür; diese Ausführung lässt sich nicht abschließen.
WC-Ausführung
Zum Verriegeln von innen. Prüfen Sie die gezeigte Ausführung und die dazugehörigen Gegenstücke.
Buntbart-Ausführung
Diese Ausführung wird mit einem passenden Buntbartschlüssel abgeschlossen. Sie ist von der Ausführung für einen Profilzylinder zu unterscheiden.
Profilzylinder-Ausführung
Für eine Verriegelung mit passendem Profilzylinder. Ob der Zylinder enthalten ist, entnehmen Sie dem Lieferumfang.

Wählen Sie die im Konfigurator angebotene Kombination. Die technische Zeichnung zeigt die benötigten Anschlüsse an Türblatt und Zarge.

Soll die Tür nur schließen oder auch verriegeln?

Die angebotene Schlossausführung bestimmt, wie Sie Ihre Tür bedienen und verriegeln.

Unverschließbar
Der Drücker öffnet die Tür; diese Ausführung lässt sich nicht abschließen.
WC-Ausführung
Zum Verriegeln von innen. Prüfen Sie die gezeigte Ausführung und die dazugehörigen Gegenstücke.
Buntbart-Ausführung
Diese Ausführung wird mit einem passenden Buntbartschlüssel abgeschlossen. Sie ist von der Ausführung für einen Profilzylinder zu unterscheiden.
Profilzylinder-Ausführung
Für eine Verriegelung mit passendem Profilzylinder. Ob der Zylinder enthalten ist, entnehmen Sie dem Lieferumfang.

Wählen Sie die im Konfigurator angebotene Kombination. Die technische Zeichnung zeigt die benötigten Anschlüsse an Türblatt und Zarge.

Soll die Tür nur schließen oder auch verriegeln?

Die angebotene Schlossausführung bestimmt, wie Sie Ihre Tür bedienen und verriegeln.

Unverschließbar
Der Drücker öffnet die Tür; diese Ausführung lässt sich nicht abschließen.
WC-Ausführung
Zum Verriegeln von innen. Prüfen Sie die gezeigte Ausführung und die dazugehörigen Gegenstücke.
Buntbart-Ausführung
Diese Ausführung wird mit einem passenden Buntbartschlüssel abgeschlossen. Sie ist von der Ausführung für einen Profilzylinder zu unterscheiden.
Profilzylinder-Ausführung
Für eine Verriegelung mit passendem Profilzylinder. Ob der Zylinder enthalten ist, entnehmen Sie dem Lieferumfang.

Wählen Sie die im Konfigurator angebotene Kombination. Die technische Zeichnung zeigt die benötigten Anschlüsse an Türblatt und Zarge.

Grundpreis Basic
Aufpreis Optionen
Gesamtpreis inkl. MwSt

Lieferzeit: ca. 3–8 Arbeitstage. Lieferung bis Bordsteinkante.

Ihre Produktanfrage

Bei technischen Fragen beschreiben Sie bitte Ihre Einbausituation.
Rückruf
Nur erforderlich, wenn Sie einen Rückruf wünschen.

Ihre Angaben verwenden wir zur Bearbeitung Ihrer Anfrage. Datenschutz

Glas, Beschlag und Bedienung

Essen

Eine Glastür, die zu Ihrer Zarge gehört.

Eine Glasdrehtür verbindet die Lichtwirkung von Glas mit einer schwenkenden Tür. Für den Austausch sind nicht allein Breite und Höhe des alten Türblatts entscheidend: Auch die vorhandene Zarge, ihre Bandaufnahmen, die Schlosslage und die Öffnungsrichtung müssen passen. Die technischen Unterlagen helfen beim Abgleich. Wählen Sie anschließend das angebotene Glasdesign sowie Beschlag und Griff. Bei einer ungeklärten Zargensituation können Sie Ihre Maße über die Produktanfrage mitgeben.

Glas und Ausstattung wählen →
01 · Bewegung

In die richtige Richtung öffnen.

Die Lage der sichtbaren Bänder bestimmt DIN links oder DIN rechts. Prüfen Sie an Ihrer Zarge Band- und Schlossaufnahme sowie den freien Schwenkbereich.

Einbausituation prüfen →
Öffnungsrichtung von der Bandseite betrachtet.
Öffnungsrichtung von der Bandseite betrachtet.
02 · Bedienung

Beschlag und Griff gehören zusammen.

Die angebotenen Beschlag- und Schlossausführungen finden Sie direkt in Ihrer Auswahl. Ihre Bestellung enthält die dort gewählte Kombination.

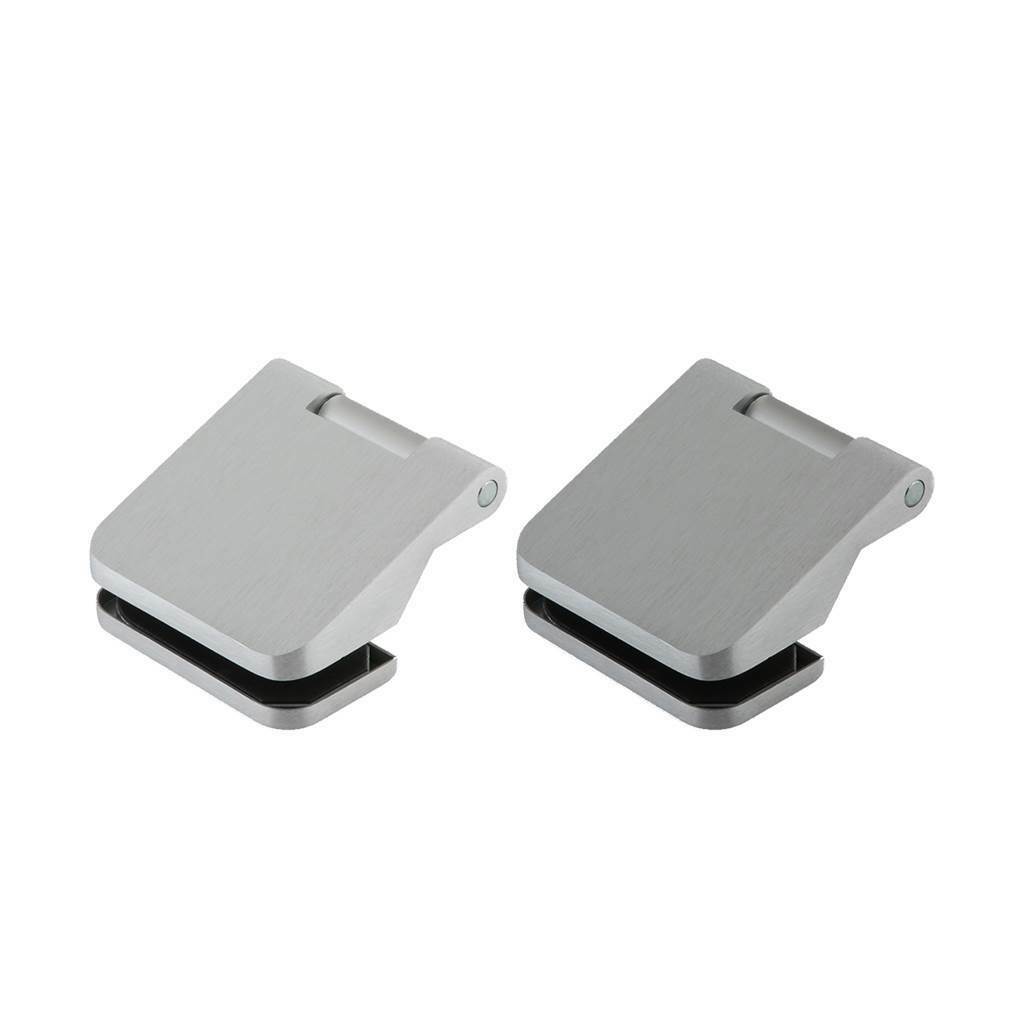

Türbänder im Detail
Beschlagdetail in silberfarbener Ausführung. Ihre bestellte Ausführung steht im Kaufbereich.

Ihr Set und seine Maße

Ihre Ausstattung im Überblick

Alle Bestandteile und Stückzahlen

Im Set enthalten

  • Glastürblatt (Dekor s. Abb., Einscheibensicherheitsglas)
  • Montagezubehör
  • Montageanleitung

Nach Ihrer Auswahl enthalten

  • Gewähltes dormakaba Beschlagset (geprüft DIN EN 12209)

Für die Montage: geeigneter Untergrund und dazu passendes Befestigungsmaterial. Glasteile handhaben Sie zu zweit.

Maße und Einbausituation

Die gewählte Größe sehen Sie im Konfigurator.

Betrachtungsseite: Blick auf die sichtbaren Bänder.
Betrachtungsseite: Blick auf die sichtbaren Bänder.

Prüfen Sie Zargenfalz, Bandaufnahme, Schlossaufnahme und freien Schwenkbereich zusammen. Das Glasmaß ist nicht das lichte Öffnungsmaß.

Technische Daten und Größen

GlasmaßBaurichtmaßZargenmaßZargenfalzmaßKommentar
584 x 1972 mm625 x 2000 mm610 x 1985 mm591 x 1983 mmNormalmaß
709 x 1972 mm750 x 2000 mm735 x 1985 mm716 x 1983 mmNormalmaß
709 x 1960 mm750 x 2000 mm735 x 1985 mm716 x 1983 mmunten gekürzt (für z.B. Teppichboden)
709 x 2097 mm750 x 2125 mm735 x 2110 mm716 x 2108 mmNormalmaß
709 x 2085 mm750 x 2125 mm735 x 2110 mm716 x 2108 mmunten gekürzt (für z.B. Teppichboden)
834 x 1972 mm875 x 2000 mm860 x 1985 mm841 x 1983 mmNormalmaß
834 x 1960 mm875 x 2000 mm860 x 1985 mm841 x 1983 mmunten gekürzt (für z.B. Teppichboden)
834 x 2097 mm875 x 2125 mm860 x 2110 mm841 x 2108 mmNormalmaß
834 x 2085 mm875 x 2125 mm860 x 2110 mm841 x 2108 mmunten gekürzt (für z.B. Teppichboden)
959 x 1972 mm1000 x 2000 mm985 x 1985 mm966 x 1983 mmNormalmaß
959 x 1960 mm1000 x 2000 mm985 x 1985 mm966 x 1983 mmunten gekürzt (für z.B. Teppichboden)
959 x 2097 mm1000 x 2125 mm985 x 2110 mm966 x 2108 mmNormalmaß
959 x 2085 mm1000 x 2125 mm985 x 2110 mm966 x 2108 mmunten gekürzt (für z.B. Teppichboden)

Maßzuordnung: DORMA-Glas: Office-Einbaudetails, Seite 93. Zargen-Nennmaß und Falzmaß sind unterschiedliche Maße. Prüfen Sie zusätzlich Band- und Schlossaufnahme.

Wahl zwischen DIN Links und DIN Rechts

Bei der Auswahl einer Tür ist die Entscheidung zwischen DIN Links und DIN Rechts entscheidend für die Funktionalität und Optik in Ihrem Raum.

DIN Links Wenn die Tür von der Seite der Scharniere aus nach links öffnet, spricht man von DIN Links. Dies bedeutet, dass die Scharniere auf der linken Seite sind und die Tür nach links schwingt.

DIN Rechts Wenn die Tür von der Seite der Scharniere aus nach rechts öffnet, spricht man von DIN Rechts. Hierbei sind die Scharniere auf der rechten Seite und die Tür schwingt nach rechts.

Vor der Bestellung

Drei Punkte für Ihre Einbausituation

  1. Zarge aufnehmen

    Notieren Sie Falzbreite und Falzhöhe. Das alte Türblatt allein beschreibt die Zarge noch nicht vollständig.

  2. Anschlüsse vergleichen

    Gleichen Sie Position und Aufnahme der Bänder sowie die Schlosslage mit dem zugeordneten Produktblatt ab.

  3. Öffnungsrichtung bestimmen

    Betrachten Sie die geschlossene Drehtür von der Seite, auf der ihre Bänder sichtbar sind. Liegen die Bänder links, wählen Sie DIN links; liegen sie rechts, DIN rechts. Die Zeichnung zeigt dieselbe Betrachtungsseite. Diese Bezeichnung ist keine Beschreibung des seitlichen Laufwegs einer Schiebetür.

Ein Punkt ist noch offen?

Griffe und Oberflächen im Detail

Anpassbare Griffe und Beschläge

Wählen Sie zwischen verschiedenen Beschlagsarten für Ihre dormakaba Glastür. Das Beschlagset UV ist unverschließbar und eignet sich für Räume, die keine Verriegelung benötigen. Das Beschlagset BB enthält ein Buntbartschloss, ideal für Innenräume. Wenn Sie eine Verriegelung benötigen, ist das Beschlagset PZ, vorbereitet für einen Profilzylinder, die richtige Wahl. Für Badezimmer bietet das Beschlagset WC eine spezielle WC-Verriegelung. Alle Beschlagsets sind in Aluminium eloxiert erhältlich.

Weitere Angaben zu diesem Produkt

Zum Set gehören: das Glastürblatt (Dekor siehe Abbildung) und das dormakaba Beschlagset (geprüft nach DIN EN 12209). Dieses Komplettset sorgt für eine einfache Montage und optimalen Halt.

Material: Einscheibensicherheitsglas (ESG)

Selbst montieren – Anleitung und Video

  1. 01

    Vorbereiten

    Lieferumfang kontrollieren, Glas geschützt abstellen und Untergrund prüfen. Halten Sie Maßband, Wasserwaage und das in der Anleitung genannte Werkzeug bereit.

  2. 02

    Messen und befestigen

    Zarge, Bandaufnahme und Öffnungsrichtung mit dem Produktblatt abgleichen.

  3. 03

    Einsetzen und einstellen

    Handhaben Sie das Glas zu zweit. Montieren Sie die gewählten Komponenten in der Reihenfolge der Anleitung und stellen Sie die Tür ein.

  4. 04

    Funktion kontrollieren

    Öffnen, Schließen und gegebenenfalls Verriegeln prüfen. Die Tür soll sich frei und kontrolliert bewegen.

Lieferung und offene Fragen

Ihre Lieferung

  • Lieferzeit: ca. 3–8 Arbeitstage
  • Lieferung bis Bordsteinkante; Versandkosten für Ihre Adresse im Warenkorb
Versandbedingungen ansehen →

Rückgabe verständlich erklärt

Informationen zur Rücksendung, den Kosten und zur Abwicklung finden Sie in unseren Rückgabebedingungen.

Widerruf und Rückgabe ansehen →
Welche Angaben brauche ich zu meiner Zarge?

Prüfen Sie die Falzmaße, die Lage und den Abstand der Bandaufnahmen sowie die Position des Schließblechs. Die neue Glastür und ihre Beschläge müssen dazu passen. Die Maße des alten Türblatts sind allein kein vollständiger Nachweis. Nutzen Sie die zugeordnete Zeichnung oder senden Sie die vorhandenen Maße mit Ihrer Produktanfrage.

DIN links oder DIN rechts erkennen

Betrachten Sie die geschlossene Drehtür von der Seite, auf der ihre Bänder sichtbar sind. Liegen die Bänder links, wählen Sie DIN links; liegen sie rechts, DIN rechts. Die Zeichnung zeigt dieselbe Betrachtungsseite. Diese Bezeichnung ist keine Beschreibung des seitlichen Laufwegs einer Schiebetür.

Ist satiniertes Glas vollständig blickdicht?

Satiniertes Glas begrenzt den direkten Einblick. Wie stark Konturen erkennbar bleiben, hängt von der konkreten Fläche, der Beleuchtung und dem Abstand ab. Wenn Ihnen besonders viel Privatsphäre wichtig ist, beurteilen Sie die tatsächliche Glaswirkung. Klare Dekorbereiche bleiben davon zu unterscheiden.

Kann ich das Glas später kürzen oder ein weiteres Loch bohren?

Ein fertiges ESG-Türblatt lässt sich nicht nachträglich wie ein Holzblatt kürzen oder neu bohren. Die Bearbeitung gehört vor das thermische Vorspannen. Kontrollieren Sie deshalb Maße und vorgesehene Anschlüsse vor der Bestellung. Wenn eine Bohrung oder ein Maß nicht zur Einbausituation passt, fragen Sie die Ausführung vor dem Kauf an.

Ersetzt die Tür eine geprüfte Schallschutztür?

Eine leise Türbewegung und die Schalldämmung zwischen Räumen sind unterschiedliche Eigenschaften. Aus Glasart oder SoftClose allein lässt sich kein Schallschutzwert ableiten. Wenn Sie eine bestimmte akustische Anforderung erfüllen müssen, benötigen Sie einen Nachweis für das vollständige Türsystem. Ein solcher Wert wird hier nicht allein aus der Ausstattung versprochen.

Warum unterscheidet sich mein Gesamtpreis vom Ab-Preis?

Ein Ab-Preis gehört zu einer bestimmten verfügbaren Grundausstattung. Andere Maße, Materialien, Griffe oder Zusatzoptionen können den Preis verändern. Maßgeblich für Ihre Bestellung ist der aktuelle Gesamtpreis zur vollständigen Auswahl. Bei einer Filterauswahl zeigt die Produktkarte die dort benannte Ausstattung; auf der Produktseite können Sie diese weiter anpassen.

Kann ich die Tür selbst montieren?

Ja. Sie können Ihre Tür als Heimwerker selbst montieren. Bereiten Sie Werkzeug, passenden Befestigungsuntergrund und ausreichend Platz vor. Nutzen Sie die Anleitung zu diesem Produkt und handhaben Sie das Glas zu zweit.

Welche Angaben helfen bei meiner Anfrage?

Nennen Sie das Produkt und die noch offene Frage. Bei einer Schiebetür helfen Öffnungsmaße und Angaben zu Wand, Laufweg und vorspringenden Bauteilen. Bei einer Drehtür sind Zargenmaße und die vorhandenen Band- und Schlossanschlüsse wichtig. Ihre aktuelle Produktauswahl wird mitgegeben. Eine Telefonnummer brauchen Sie nur, wenn Sie einen Rückruf wünschen.

Ihre Tür. Ihre Ausstattung.

Prüfen Sie Ihre Auswahl und den Gesamtpreis im Kaufbereich.

Zur Konfiguration
Artikelnummer: EXXOS Kategorien: ,
